KDS Kabelmanagement-Systeme

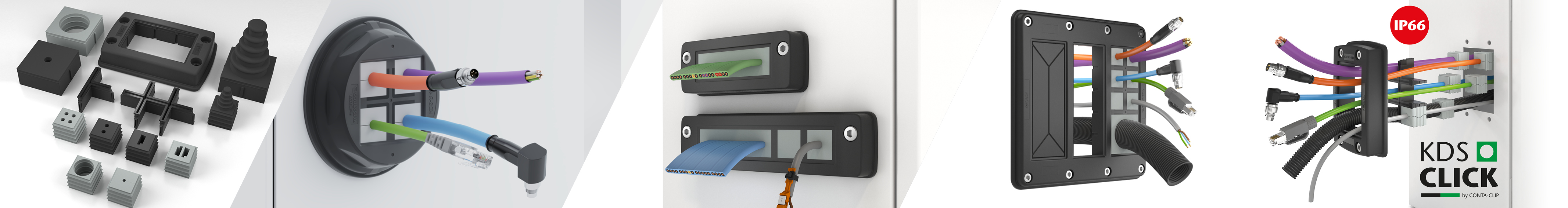

KDS Kabeldurchführungen und KES Kabeleinführungen ermöglichen eine werkzeuglose, nach IP66 abgedichtete Durchführung von unkonfektionierten und konfektionierten Leitungen und Schläuchen. Die Durchlassöffnungen lassen sich jederzeit bedarfsgerecht anpassen. Zur zuverlässigen Schirmkontaktierung bei Leiterdurchmessern von 3 mm bis 35 mm dient das Schirmanschlussbügel-Programm SAB/SSAB/SABK Schirmungslösungen.

Runde Kabeldurchführungen KDS-R

Für metrische Ausbrüche von M20 bis M63 ergänzt CONTA-CLIP sein Portfolio um runde Kabeldurchführungen für Leitungen mit und ohne Stecker. Im Wartungsfall oder bei Nachrüstungen mit fertigen Kabelsätzen lassen sich Leitungen mit Durchmessern von 2 bis 35 mm schnell und sicher in Schaltschränke oder Gehäuse einführen und nach IP66 abdichten. Das Baukastensystem sorgt für eine einfache und schnelle Montage in drei Schritten. Für die sichere Abdichtung und absoluten Festsitz sorgen auch hier geschlitzte, konisch zulaufende Dichtelemente mit Wellenschnitt, die, nachdem die Leitungen durch die Kabeldurchführung geführt wurden, um die Leitungen gelegt und anschließend in die runde Kabeldurchführung eingedrückt werden. Danach wird der teilbare Gewinde- und Verriegelungsadapter auf der Außenseite des Schaltschranks einfach mit dem Rundrahmen verschraubt. Die teilbare Gegenmutter, welche dann auf der Innenseite auf das Verriegelungselement montiert wird, sorgt für einen sicheren und festen Halt.

Onlinekatalog (KDS-R) Videoanimation

KDS-FP Flanschplatten

Die Flanschplatte KDS-FP bietet u.a. Herstellern von Maschinen eine besonders wirtschaftliche und komfortable Durchführungslösung, mit der sie nicht nur Gehäuse und Schaltschränke jederzeit an aktuelle Erfordernisse anpassen, sondern auch ihre Lagerhaltung erheblich vereinfachen können. Sie müssen keine Schaltschränke oder Verteiler mit unterschiedlich konfektionierten Kabel- und Leitungsauslässen mehr vorhalten, sondern können ihre Produkte mit der Flanschplatte einheitlich vorbereiten und sie dann jederzeit an konkrete Verkabelungs- bzw. Verschlauchungserfordernisse anpassen. Der Vorteil: Kosteneinsparung durch reduzierte Varianten.

Onlinekatalog (KDS-FP) Videoanimation

KDS-SR Schraubrahmen

Die Revolution im Bereich der Kabeldurchführungssysteme Schnell. Sicher. Kinderleicht – von innen durch die Wand! Das Kabeldurchführungssystem KDSClick bietet in Sachen Kabelmanagement an Schaltschränken, Gehäusen und Maschinen maximale Flexibilität und Zeitersparnis sowie sichere Abdichtung und Zugentlastung von konfektionierten und nicht konfektionierten Leitungen – mit und ohne Stecker.

Onlinekatalog (KDS-SR) Videoanimation Montagevideo

KDS-FB Kabeldurchführungssystem für Flachleitungen

Das Kabeldurchführungssystem für Flachleitungen KDS-FB bietet in Sachen Kabelmanagement speziell für Flurförderfahrzeuge, Krananlagen und in der Aufzugstechnik maximale Flexibilität und Zeitersparnis. Durch die „Fischhaut“ an den Dichtelementen, die sich umliegend mechanisch an die durchgesteckte Flachleitung legt, wird ein optimaler Toleranzausgleich erreicht und die Schutzart IP66 gewährleistet.

Onlinekatalog (KDS-FB) Videoanimation

KES Kabeleinführungen

Für die Einführung von nicht konfektionierten Kabeln, Leitungen und Pneumatikschläuchen (ohne Steckerverbindung) bietet CONTA-CLIP eine breite Palette von Produkten an, die eine Alternative zu Kabelverschraubungen oder Einzelmembrandurchführungen bieten.

Onlinekatalog (KES) Videoanimation

KDS-KV Teilbare Kabelverschraubungen

Für metrische Ausbrüche von M20 bis M63 hält CONTA-CLIP teilbare Verschraubungen für Leitungen mit und ohne Stecker bereit. Im Wartungsfall oder bei Nachrüstungen mit fertigen Kabelsätzen lassen sich dadurch Leitungen mit Durchmessern von 2 bis 35 mm schnell und sicher in Schaltschränke oder Gehäuse einführen und nach IP66 abdichten. Das teilbare System sorgt für die einfache und schnelle Montage. Für die sichere Abdichtung und absoluten Festsitz sorgen auch hier geschlitzte Dichtelemente mit Wellenschnitt, die um die Leitungen gelegt und anschließend in eine der beiden Hälften der Verschraubung eingesetzt werden. Nach dem Einsetzen der Dichtelemente werden die beiden Hälften der Kabelverschraubung einfach zusammen gerastet. Eine ebenfalls teilbare Kontermutter auf der Schrankinnenseite sorgt für den sicheren und festen Halt.

Onlinekatalog (KDS-KV)

Schirmanschlussbügel

In der industriellen Prozesstechnik fordert man für elektrische Einrichtungen eine hohe Störfestigkeit. Sie ist in der Mess-, Steuer- und Regeltechnik ein maßgebender Faktor für die Verfügbarkeit industrieller Anlagen.

Beim Aufbau von störungsarmen Systemen kommt der Schirmung von Leitungen und der damit verbundenen Schirmerdung eine große Bedeutung zu. Als kritische Stelle könnte man hierbei den Punkt bezeichnen, an dem der Leitungsschirm mit der Gehäuseerde verbunden wird. Die Verbindung sollte niederohmig sein und einen geringen induktiven Widerstand aufweisen.

Eine praxisgerechte, unkomplizierte und schnelle Herstellung dieser Verbindung muss jedoch gewährleistet sein. Die unterschiedlichen Schirmsysteme SAB/SSAB von CONTA-CLIP sind eines der größten Portfolios am Markt und bieten für jede Applikation die richtige Lösung.

Onlinekatalog (SAB)

Verschaffen Sie sich einen Überblick...

Entdecken Sie die zahlreichen Produktinnovationen aus dem Bereich Kabelmanagement komfortabel und übersichtlich mit einem Blick in unseren Katalog 08!

Produktkatalog (PDF)
